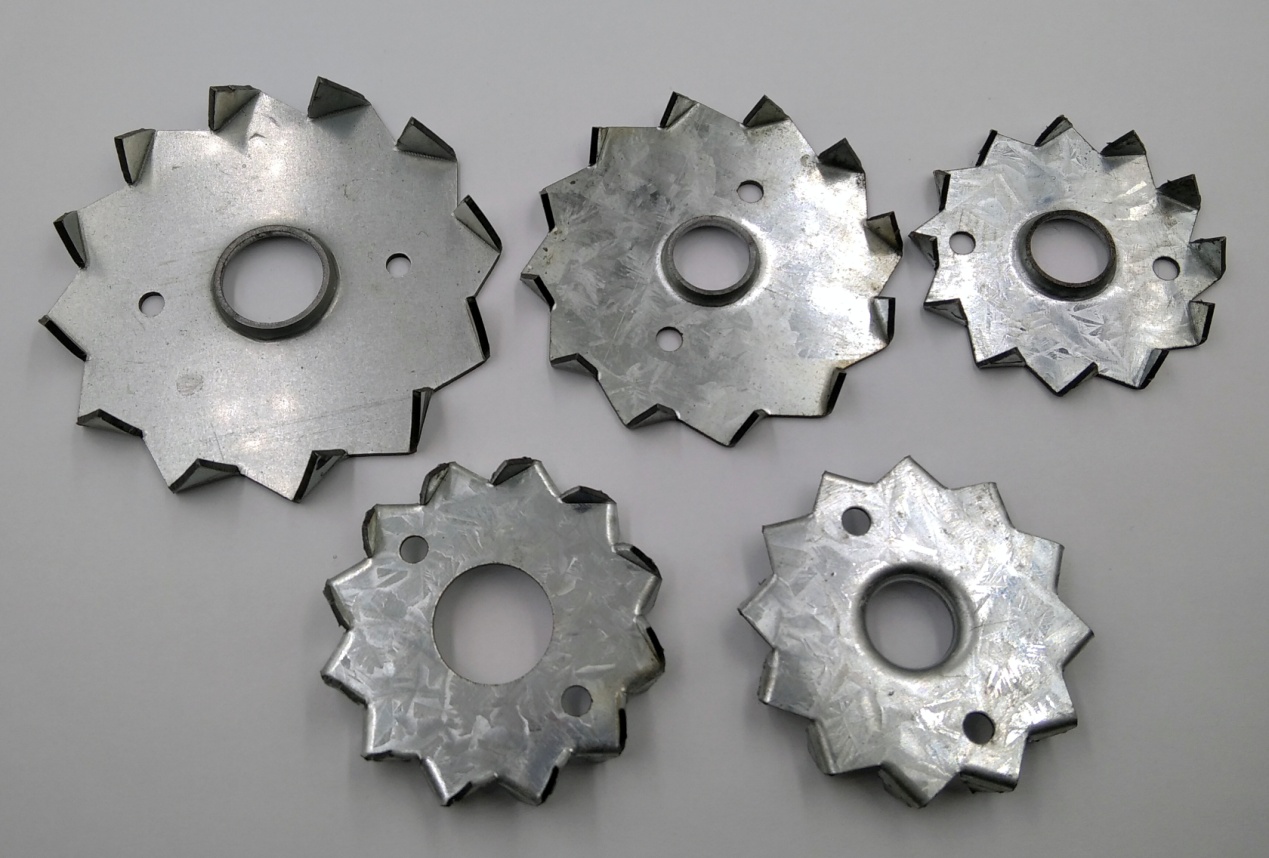

Verzinkte Stahlzahnplattenverbinder

TOHED-Plate-Anschluss

Wir können den Zahnplattenverbinder für eine verbesserte Bolzenleistung in Holz liefern. Entspricht BS EN 912: 1999 Anhang C.

Material: verzinktes Stahlblech mit DX51D + Z275 Grad
Typ: Holzsteckverbinder
Markenname: CANGZHOUFUTONG
Bereich Beschreibung: Timber-Klammern

Merkmale und Vorteile

* Zum Verbinden von zwei benachbarten Hölzer zusammen

* Verhindert das Holzspalten und das Gelenk rotierend

* Bietet zusätzliche Festigkeit und Unterstützung zwischen Timbers

Verschiedene Typen wie folgt:

Spezifikationen für Zahnplatten-Anschlüsse

C.1 Typ C1.

C.1.1 Beschreibung und Abmessungen

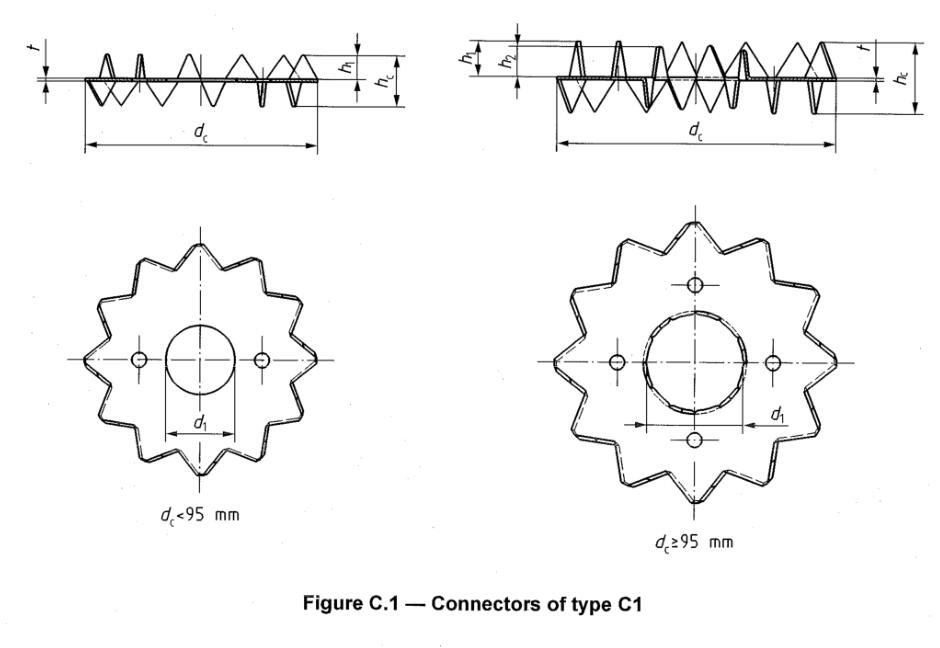

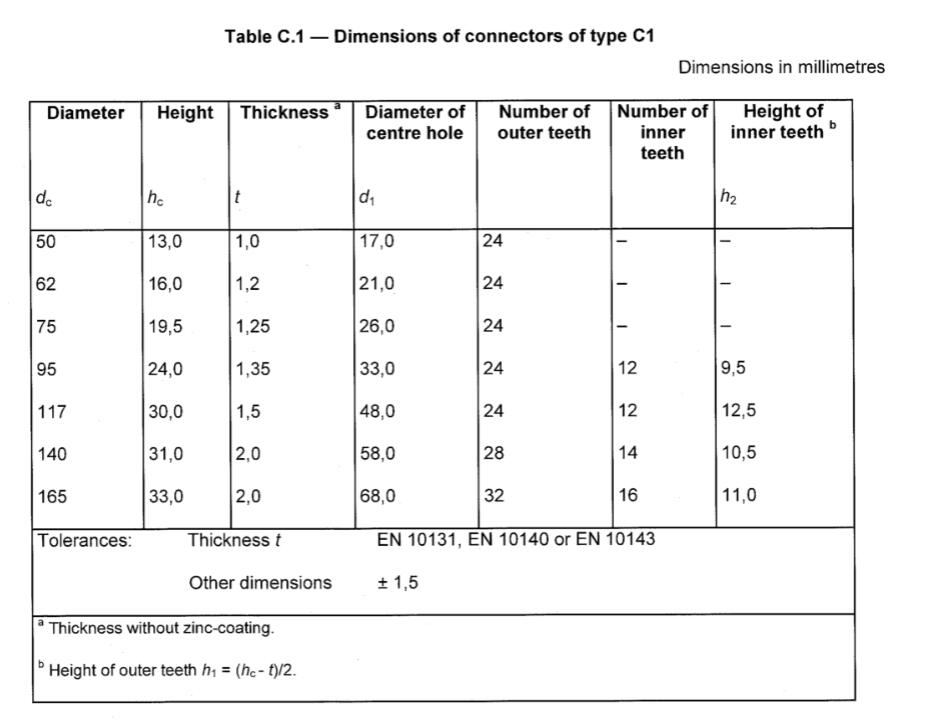

Ein Zahnplattenverbinder des Typs C1 (siehe Abbildung C.1) ist ein doppelseitiger Verbinder aus einer kreisförmigen Platte, deren Kanten geschnitten und gebogen werden sollen, um dreieckige Zähne zu bilden, die abwechselnd von gegenüberliegenden Gesichtern in 90 ° C ausstehen die Gesichter. Die Zähne müssen gleichmäßig um den Umkreis der Platte herumliegen und für Anschlüsse mit Durchmesser dc> = 95 mm um den Umfang des Bolzenlochs in der Mitte der Platte herum. Jede Platte hat zwei Nagellöcher zwischen der Mitte der Platte und dem Umfang und auf gegenüberliegenden Seiten des Bolt-Lochs. Die Abmessungen müssen der Tabelle C.1 entsprechen.

C.2 Typ C2.

C.2.1 Beschreibung und Abmessungen

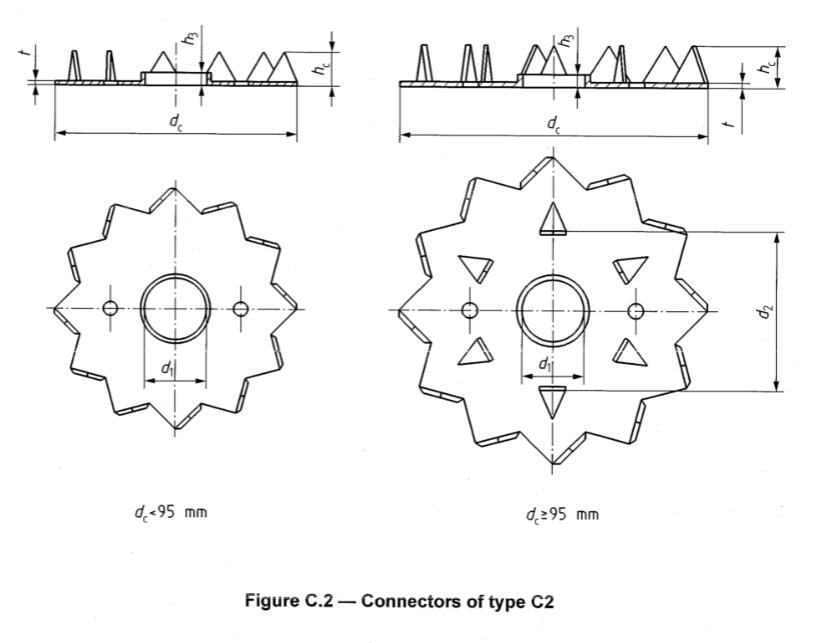

Ein Zahnplattenverbinder des Typs C2 (siehe Fig. C.2) ist ein einseitiger Verbinder aus einer kreisförmigen Platte, dessen, dessen, deren, deren dreieckigen Zähnen ausgebildet sind, geschnitten und gebogen werden sollen, um dreieckige Zähne zu bilden, die von einer Seite um 90 an der Fläche vorstehen. Die Zähne müssen gleichmäßig um den Umkreis der Platte herumliegen und für Anschlüsse mit Diamittel d,> 95 mm, zusätzlich zwischen dem Umfang der Platte und dem Bolzenloch in der Mitte der Platte. Das Bolzenloch Es gibt einen Flansch, der von demselben Gesicht wie die Zähne projiziert. Jede Platte hat zwei Nagellöcher durch die Platte, zwischen der Mitte der Platte und dem Umfang und auf gegenüberliegenden Seiten des Beißlochs. Die Abmessungen müssen der Tabelle C.2 entsprechen.

C.6 Typ C6.

C.6.1 Beschreibung und Abmessungen

Ein Zahnplattenverbinder des Typs C6 (siehe Abbildung C.6) ist ein doppelseitiger Verbinder aus einem kreisförmigen Platten mit einem Bolzenloch durch die Mitte. Zwei Nagellöcher können in der Mitte zwischen der Mitte und der Vertreibkupplung und auf gegenüberliegenden Seiten des Bolzenlochs gebohrt werden. Die Kanten der Platte werden geschnitten und gebogen an Form24 dreieckige Zähne, die gleichmäßig um den Umkreis herum beabstandet sind und ältererweise von entgegengesetzten Gesichtern bei 90 ° TOnhe-Gesichtern projiziert. Die Abmessungen müssen der Tabelle C.6 entsprechen.

C.7 Typ C7.

C.7.1 Beschreibung und Abmessungen

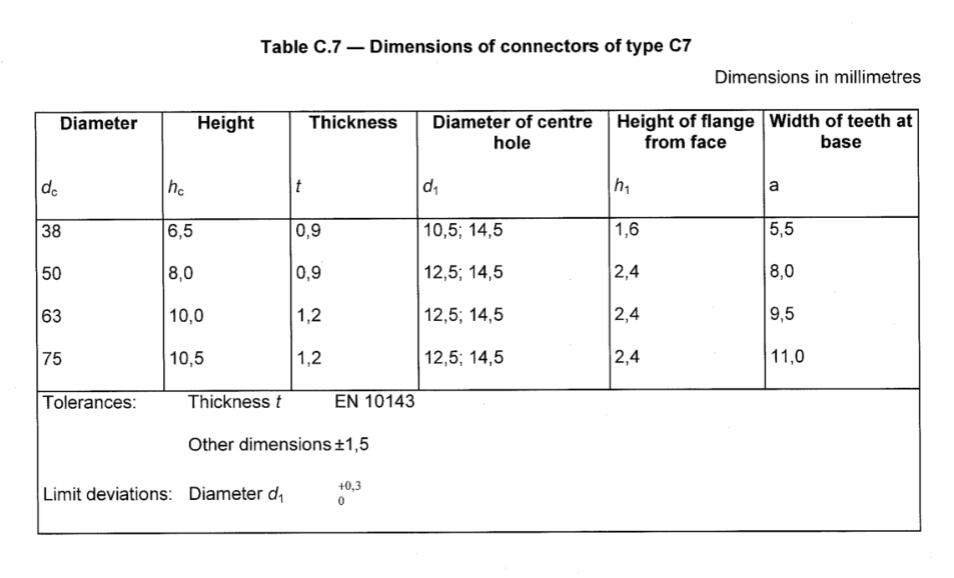

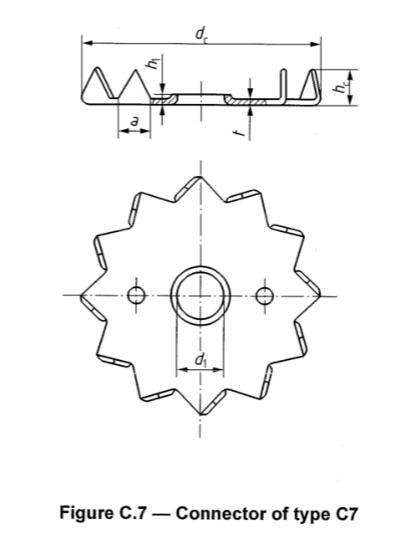

Ein Zahnplattenverbinder vom Typ C7 (siehe Abbildung C.7) ist ein einseitiger Verbinder, der aus einer kreisförmigen Platte mit einem Bolzenloch durch die Mitte besteht. Zwei Nagellöcher können in der Mitte zwischen der Mitte und der Vertreibkupplung und auf gegenüberliegenden Seiten des Bolzenlochs gebohrt werden. Die Kanten der Platte werden geschnitten und gebogen, um die dreieckigen Zähne in Form von dreieckigen Zähnen umzusetzen, die gleichmäßig um den Umfang herum beabstandet sind und von einer Fläche um 90 ° nach dem Gesicht steigen Die Abmessungen müssen in der Tabelle C.7 entsprechen.
